自來水調度三遙系統

一、系統概述

    廣州市維控智能科技有限公司YY-SCADA自來水供水調度無線監測三遙系統，是以PC+PLC測控終端/單片機測控終端(RTU)為主體，通過遙測、遙信、遙控、遙調，將各水廠、加壓站，管網測點的實時生產運行數據通 過有線或無線的形式傳送到總公司的中控室調度中心，系統實時性強，處理速度快，運行穩定。
    YY-SCADA軟件是根據無線供水調度三遙系統的要求而設計的組態軟件，該軟件吸收了國內外各種工控組態軟件的特點，在無線通信、圖形組態、公式計算組態、報表組態、WEB查詢、數據交換等方面相當出色，而且使用簡單。
    YY-SCADA軟件目前在多個省市自來水公司已經交付很多客戶使用,這就使得我們?cè)谧詠?lái)水行業軟件應用方面有了比較豐富的經驗,軟件集成了水司所要求的”四遙”功能,即: 遙測、遙信、 遙控、遙調功能，即使中心電腦在停電停機時產生的數據不完整時,也可以通過遙調把數據補調回來,數據完整對數據分折起到了很重要的作用。
    YY-SCADA系統通過對管網壓力、流量的各種規律進行實時智能分析(如壓力突變、流量異常等)，可及時發現供水干管的爆管和滲漏，并第一時間通過聲光報警和短信的方式通知水司的搶修部門進行搶修，可減少經濟損失，降低供水成本。同理，也可及時發現表壞、偷水、流量計停電及漏水等用水不正常的情況。
    YY-SCADA系統集成了自來水公司大量的軟件應用功能，軟件交付使用后，對于客戶一些特殊需求，也可以很容易升級軟件系統以適應客戶的特殊應用需求。
  系統結構圖如下：

二、軟件的主要功能
    ●通信和采集功能
       ★支持GPRS、CDMA、GSM、數傳電臺、TCP/IP及專線等多種通信方式
       ★定時自動巡測各個測站，歷史數據自動存盤。
       ★隨機點測各個測站。
       ★設置定時時間間隔。

    ●時鐘同步功能

       服務器、工作站可以通過網絡進行時鐘的同步，數據通信前臺機對各個監測站進行廣播校時，實現整個

       SCADA系統時間同步，校時每15分鐘自動進行一次，也可以手動發送。
    ●遙信遙控功能
       ★能實時監測有關的開關狀態(如電機開/停、配電柜開關狀態等)
       ★能顯示各電機開/停時間、日運行時間累計。
       ★能及時反映出應用現場單機設備的運行狀態，并能在屏幕上顯出各單機的運行時間圖。運行狀態自

           動存儲在計算機內供檢索查閱。
       ★能遙控電機的開停，并把遙控狀態報送回調度中心，以便調度中心能得到確認。
    ●數據補調功能

       采取數據暫存技術，在數據未能送達指定服務器時，數據存放在當?shù)兀�待系統正常后實現自動調補，把

       缺失的數據從本站補調回SCADA數據庫。
       ★自動補調：計算機具有動態數據補調功能，不須人工干預，軟件會定時搜索歷史數據庫，把丟失的

           數據自動補調回來，數據完整性好。
       ★人工補調：調度人員可隨機補調某個測站或所有測站在某一時刻丟失的數據，時刻保持?jǐn)?shù)據的完整

           性。
       ★自動補調的時間和次數可人工設置。
    ●具有基于優先級別的任務調度功能，事故、 越限優先報警，報警記錄可查詢、打印。
       ★主要參數超限以聲、光方式報警。
       ★故障、超限報警定位準確。
       ★能人工中斷聲、光報警。

       ★支持手機短信報警。
    ●網絡功能
       ★支持網絡功能，實時數據和歷史數據可以共享。
       ★TCP/IP DataSocket功能使實時數據在網絡上的傳輸延遲小于1ms
       ★歷史數據既可以通過關系數據庫(SQL Serve)共享，也可以通過SCADA系統本身的歷史數據庫共享。
    ●系統組態功能
       ★RTU參數可組態。
       ★模擬量、脈沖數字量、遙信量的設置可組態。
       ★數值計算量、布爾計算量的定義可組態。
       ★日、月、年數據庫定義可組態。
       ★計算量計算公式可自行定義。
       ★圖形顯示可自行定義。
    ●數據庫管理功能
       ★自動形成歷史數據文件。
       ★可對歷史數據按多種條件進行查詢、修改。
       ★對不可測得的參數可人工輸入。
       ★可對歷史數據進行各種統計、處理。
       ★數據文件可轉換為標準的數據庫文件。
    ●圖形顯示功能

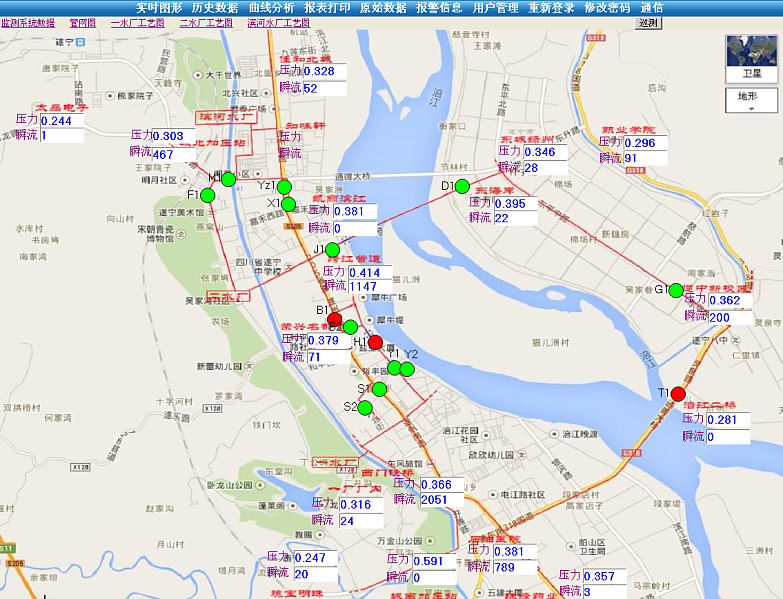

       ★可顯示各種平面分布圖、管網示意圖、水廠工藝流程圖、地圖等。
       ★數據可實時地在畫面上動態顯示。
       ★圖上的參數及其顯示位置可在線修改。
    ●多種形式的曲線
       ★可繪制時變曲線、直方圖、餅圖、機泵運行圖等多種形式的曲線。
       ★可繪制多種形式的單軸、多軸對比曲線。
       ★曲線可輸出到繪圖儀上。
    ●報表功能
       ★可打印各種日志表、日、月、年統計報表。
       ★報表格式可在屏幕上預覽。
       ★報表的數據來源可靈活定義。
    ●美觀的圖形用戶界面
       ★具有圖符、對話框、滾動條等資源。
       ★支持鼠標、觸摸屏操作。
    ●具有動畫連接功能
       ★能以連接目標或圖符的外觀變化來反映實時數據的變化。
       ★可通過建立滑動連接、按組連接、顏色與報警狀態連接、百分填充連接等各種動畫連接來把目標值

            的設定、開關量狀態、報警狀態、液位的變化等情況生動地表示出來。
    ●支持與其它系統的數據交換
       ★實時數據通過TCP/IP Socket、DDE、實時數據庫的方式進行；
       ★歷史數據通過SQL Server等數據庫進行，網絡上有權限的各工作站可讀取歷史數據；
    ●送模擬屏顯示功能：可以通過串行口，把數據送到大模擬屏進行顯示。

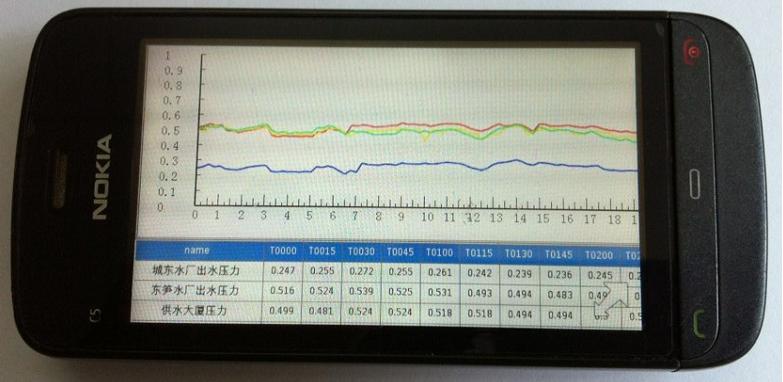

    ●水廠、加壓站、管網的數據可以實時發布到WEB，在任何可以通過IE上網的地方都可以查看，可隨時隨

        地了解供水調度的情況。

    ●支持手機WEB瀏覽和手機短信報警。

    ●中心軟件采用C/S+B/S結構。

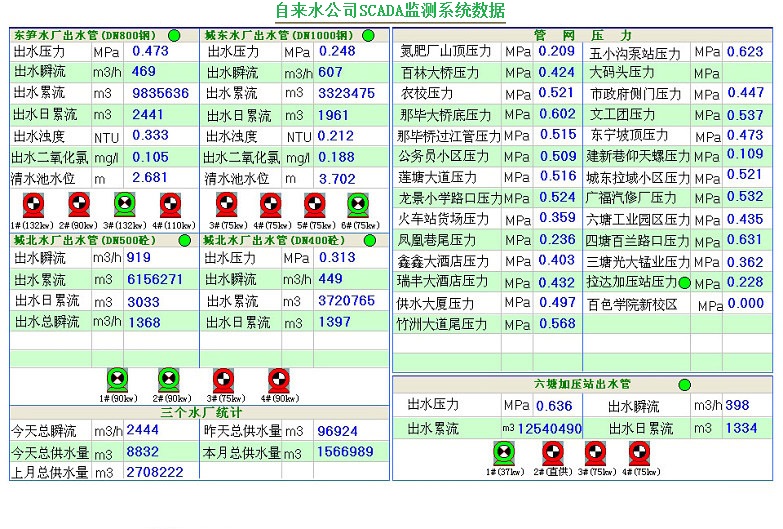

    系統界面圖如下所示：

三、硬件設備選型(產品齊全，可根據現場網絡和供電等情況靈活配置)

    ●YY-2000P西門子測控終端 (市電220V,GPRS/CDMA/GSM)
    ●R82通用智能測控終端     (市電/蓄電池/太陽能供電, GPRS/CDMA/GSM)
    ●K33A鋰電池測控終端     (內部鋰電池供電, GPRS/CDMA/GSM,空閑時休眠)

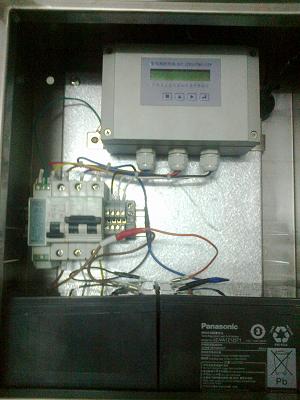

    現場安裝圖如下所示：

                  YY-2000P(監測水廠數據)                     R82(監測管網壓力流量)
