西門子PLC測控終端

1、概況：

    YY-2000P雙通信RTU是采用德國西門子公司S7-224XP PLC為核心設計的品牌數據采集器(含數據采集和通信監控程序)，針對自來水、環保、水文等數據監測的特點，實時在線監控工況數據。該端機可以支持?jǐn)?shù)傳電臺和GPRS/CDMA/GSM數據傳輸，具備停電告警、蓄電池供電和浮充電，就地保存24~96小時歷史數據等非常實用功能。 該系列的RTU結構合理，安裝維護方便，已被廣泛應用于自來水公司管網和水廠監測、井群控制、環保監測、水文測報等多種SCADA應用場合，該產品功能強大，核心模塊為國際品牌，產品標準化好，具有通用性，擴充靈活，可用梯形圖編程，足夠滿足用戶最苛刻的應用功能要求，并可以保證未來相當長的時間內 ，仍然具備良好的擴展能力和先進性，從而最大限度地保護了用戶的投資，使之能夠產生最大的效益。配套軟件(C/S+B/S結構)功能強大,已集成大量水司、環保、水利行業的應用。

2、YY-2000P端機的主要性能指標：

●采用小型PLC為核心設計的RTU，支持信道備份功能。可以同時支持?jǐn)?shù)傳電臺/GPRS/CDMA/GSM/TCPIP數據傳輸，實現通信信道的備份工作模式，具備停電告警、蓄電池供電和浮沖電，就地保存 96小時歷史數據等功能。

●主CPU模塊：進口西門子S7-226/S7-224XP或同類型同檔次產品，自由口通信協議。允許在線編程設置，遠程診斷；內置14路開關量輸入，10路開關量控制輸出，全部帶有光電隔離；

●終端系統模塊化，可以通過增加其它功能模塊或組網方式進行擴展；

●模擬量輸入模塊： 4路輸入(可擴充)，±10V/4-20mA，12位分辨率；

●每種模塊應配置測試點、狀態的LED指示，包括I/O狀態和診斷設備故障的LED指示。

●光電隔離,光電隔離保護≥3000V；

●4路脈沖量輸入：流量計累計輸出，30KHz以下；

●工作溫度-10℃--60℃；

●內置鋰電池，具有掉電數據保護功能；

●端機具有脫機獨立工作的功能，脫機后端機仍可自動定時采集并存儲數據，以保證聯網時能提供連續的數據；

●RTU具有模塊式供電電源，外部電源為交流220V，允許電壓波動范圍為195V-264V，允許頻率波動范圍為47-53Hz，同時提供保證RTU工作不少于8小時的后備電源。工作電壓DC24V；電源應具有限流裝置和過電壓保護裝置。

●現場儀表電源由RTU站供給。

●采用標準機箱，壁掛機箱必須用膨脹螺絲緊固在墻壁，施工必須穩固安全。安裝維護方便，產品標準化好，具有通用性，擴充靈活。

●支持現場的報警功能。
●數據采集定時上傳，上傳數據時帶時標。
●當因通訊或上位機計算機退出等導致數據不全時，能自動追補數據。
●支持固定IP和動態域名
●中心軟件采用C/S+B/S結構。任何能上網的電腦均可查看各監測點的數據，數據實時更新。
●支持手機WEB瀏覽和手機短信報警。

3、硬件設計

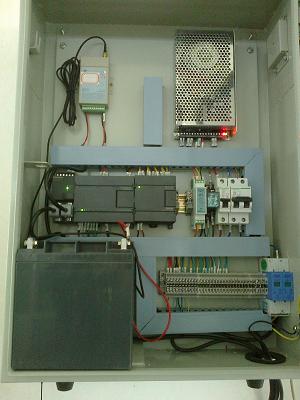

    YY-2000P型測控終端機屬于PLC型的測控終端，也稱為PLC數據采集器，它由國外的PLC為核心進行設計，通信方式可以為GPRS、CDMA、短信、數傳電臺等。

    YY-2000P端機用德國西門子（SIEMENS）公司的PLC集成開發，專用于供水流量、壓力、水質的數據終端站，作為一個被普遍使用的國際名牌產品，西門子PLC的設計及質量是舉世公認的。該P(yáng)LC的CPU和I/O模塊都采用拔插式，擴展安裝非常方便，穩壓電源選用高性能帶浮沖功能開關電源，在市電狀態時，自動向蓄電池充電，當市電停電時，自動逆變，通過蓄電池來進行工作；GPRS DTU采用工業級的模塊設計，RTU的主要元器件采用CMOS器件，采用低功耗設計，端站的安裝工藝采用煙囪原理設計，散熱良好，可以在溫度-30℃～75℃、濕度10%~95%的環境下長期穩定可靠工作。

4．采集控制單元PLC

采集控制單元PLC的主要技術指標和功能
●內置16位微處理器，0.37us指令周期；
●8KB程序內存，4KB數據內存，帶有電池后備；
●實時時鐘功能；
●二個RS232/RS485，可支持自由口通信方式，可以與任何通信協議公開的其他設備、控制器進行通信，可以由用戶自己定義通信協議，因此使可通信范圍大大增加，系統配置更加靈活、方便。
●通信介質：GPRS、CDMA、無線電臺、雙絞線、微波等；
●通信協議：三遙通信協議、PPI、MPI或其他公開的標準通信協議；
●自帶PID控制器；
●工業級的工作溫度范圍；
●功能全面的編程指令及開發工具：符合IEC 1131-3標準的開發語言(功能塊圖、梯形圖、順序控制表等)，內置豐富的預制函數庫，可以快速可靠的實現回路調節、診斷等復雜功能；允許用戶在現場進行功能更改、編程診斷；
●狀態和故障顯示：LED顯示器顯示硬件、編程、外圍設備和電池故障，并顯示操作狀態，例如：運行（RUN）、停止（STOP）等，并可通過編程，把這些狀態或故障信號傳送給中心臺，方便用戶監測PLC的運行狀態；
●系統安裝方便：S7-224 XP CPU和各種I/O模塊的安裝都是拔插式，很簡單地將模塊卡裝在導軌上即可。系統總線集成在模塊上，模塊與CPU之間和模塊與模塊之間都是通過總線連接器相連。
●擴充方便：在標準配置無法滿足的情況下，可以通過擴充PLC機架/子模塊單元的方式增加系統規模。
●模擬量輸入模塊： 2路(可擴展到28路)，±10V/4-20mA，12位分辨率，轉換時間≤100ms；
●開關量輸入：14路，帶光電隔離，光電隔離保護≥3000V；
●開關量輸出：10路，帶光電隔離，光電隔離保護≥3000V；
●模擬量輸出模塊：可擴展到8路，±10V/4-20mA，0-10mA，12位分辨率，轉換時間≤100ms；
●脈沖量輸入：4路高速計數，30KHz以下；
●儀表接線端子排；
●工作電壓： 24VDC；
●停電處理： 可充電池/UPS；
●工作溫度范圍： -30℃～75℃；
●工作相對濕度：10%~95%
