智能灌溉測控系統

一、系統概述

    廣州市維控智能科技有限公司農田智能灌溉遠程測控系統是指由計算機進行遠程測控，根據各個電灌站及其灌區農田土壤濕度等情況進行灌溉，實現對農田灌溉供水自動化控制。利用手動或自動方式，實現足不出戶的進行灌溉。通過現場安裝的攝像頭，可直觀地看到現場水泵的工作情況。同時對水泵運行情況進行實時監測，如出現缺相、過電流等情況應立即報警并自動停機。還可以利用數據查詢系統和打印系統，隨時記錄、查詢、打印整個灌溉區的資料、灌溉設置、灌溉進程、灌水歷史記錄等數據。上位機控制軟件采集土壤濕度、水位、電氣控制回路等數據，將采集的實時數據與系統設定值進行比較，進行農田灌溉供水的自動控制。

     系統圖

二、軟件的主要功能
    ●系統可設置由現場PLC自動控制灌溉，或由上位機發送指令進行灌溉。

    ●可遠程設置PLC自控的土壤濕度上限值和下限值，當土壤濕度低于下限值時，PLC自動控制打開閥門進行

       供水灌溉，直到土壤濕度達到上限值時，PLC控制關閉閥門，結束灌溉。
    ●上位機可發送指令，按水量或按時間進行灌溉
    ●可編寫手機短信,隨時隨地發送灌溉指令。
    ●可采集土壤濕度、水壓、瞬時流量、累計流量等參數，并發送回中心電腦中。
    ●在任何能上網的地方，均可通過WEB瀏覽現場所有灌溉的數據。
    ●同時兼容電腦和智能手機進行WEB訪問，手機看到的界面和電腦看到的完全一樣。
    ●監測的數據超限則電腦通過聲光報警，同時發送報警短信到手機。

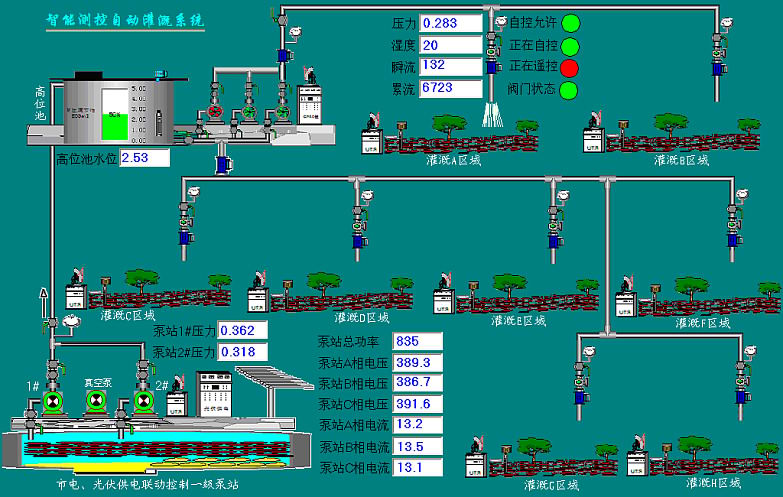

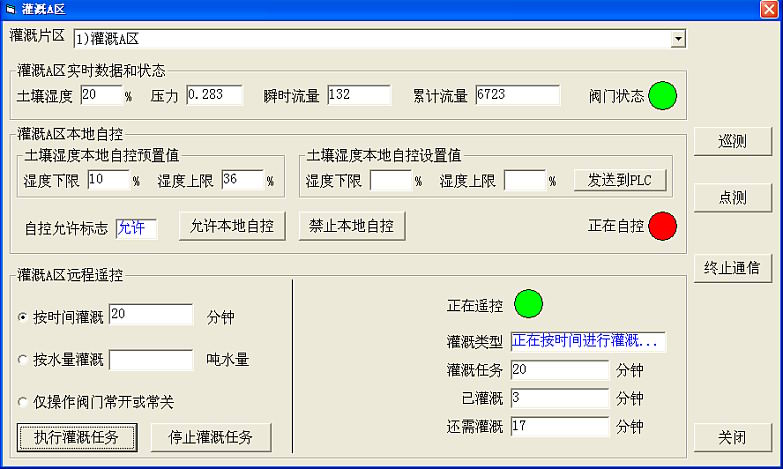

      操作界面圖如下所示：

三、硬件設備選型(產品齊全，可根據現場網絡和供電等情況靈活配置)

    ●YY-2000P西門子測控終端 (市電220V,GPRS/CDMA/GSM)
    ●R82通用智能測控終端     (市電/蓄電池/太陽能供電, GPRS/CDMA/GSM)
    ●K33A鋰電池測控終端     (內部鋰電池供電, GPRS/CDMA/GSM,空閑時休眠)

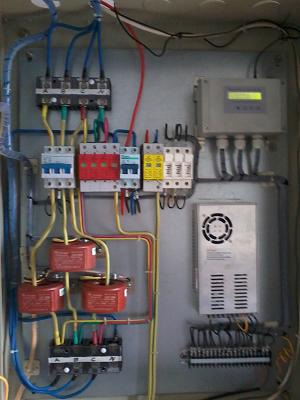

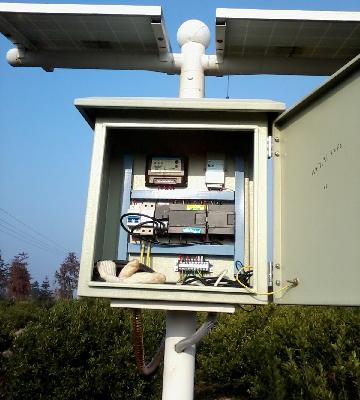

    現場安裝圖如下所示：
