環保數據監測系統

一、系統概述

    環保數據監測系統是由中心軟件和遠程各個污染源排放監測點組成。各個監測點對污染源進行自動采樣、對主要污染因子進行在線監測,并通過GPRS/CDMA/GSM等將數據發送到監測管理中心,進行相關的分析統計處理，生成實時圖形數據、歷史數據、曲線分析、報表打印等,以便于掌握城市污染源排放情況及污染源排放總量，對污染源進行統一監督管理。可采集的污染源數據如下:
    ●污水：化學需氧量(CODcr)、生化需氧量(BOD5)、氨氮、總氮、PH值、懸浮物(SS)、總磷、硫

       化物、硫酸鹽、溶解性固體、磷酸鹽、色度總鎘、總鉛、總銅、六價鉻等；
    ●廢氣：煙塵(顆粒物)、氮氧化物、二氧化硫、煙氣、煙溫、流速、黑度等；
    ●環境質量：室內空氣質量（菌落總數、可吸入顆粒物PM10、甲醛、苯系物、總揮發性有機物

       TVOC、氨、氡），噪聲，餐飲業油煙排放等；
    系統采用C/S+B/S結構，中心軟件包括環保數據監測系統軟件和WEB發布軟件，在任何聯網的電腦均可通過WEB瀏覽各監測點的污染源實時數據。同時支持智能手機WEB瀏覽和手機短信報警，可隨時隨地了解實時的污染源信息。

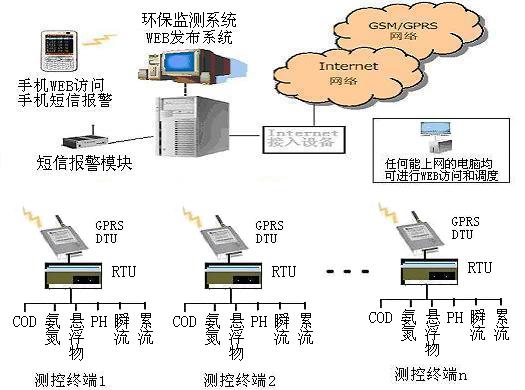

                    系統結構圖如下：

二、系統的主要特點

    ●實時監測各企業排污口污水COD含量、氨氮、懸浮物、PH值和污水排放量。
    ●實時監測電動閥門的開、關狀態。
    ●遠程控制電動閥門的開啟和關閉。
    ●可設定污水COD上限值，COD監測數據越限時系統可自動關閉閥門，停止排污。
    ●可擴展采集其它污染源數據。

三、軟件的主要功能
    ●通信和采集功能
       ★支持GPRS、CDMA、GSM、數傳電臺、TCP/IP及專線等多種通信方式
       ★定時自動巡測各個測站，歷史數據自動存盤。
       ★隨機點測各個測站。
       ★設置定時時間間隔。

    ●時鐘同步功能

       服務器、工作站可以通過網絡進行時鐘的同步，數據通信前臺機對各個監測站進行廣播校時，實現整個環保數據監測系統時間同步，校時每15分鐘自動進行一次，也可以手動發送。
    ●數據補調功能

       采取數據暫存技術，在數據未能送達指定服務器時，數據存放在當?shù)兀�待系統正常后實現自動調補，把缺失的數據從本站補調回水文自動測報系統數據庫。
       ★自動補調：計算機具有動態數據補調功能，不須人工干預，軟件會定時搜索歷史數據庫，把丟失的數據自動補調回來，數據完整性好。
       ★人工補調：調度人員可隨機補調某個測站或所有測站在某一時刻丟失的數據，時刻保持?jǐn)?shù)據的完整性。
       ★自動補調的時間和次數可人工設置。
    ●具有基于優先級別的任務調度功能，事故、 越限優先報警，報警記錄可查詢、打印。
       ★主要參數超限以聲、光方式報警。
       ★故障、超限報警定位準確。
       ★能人工中斷聲、光報警。

       ★支持手機短信報警。
    ●系統組態功能
       ★RTU參數可組態。
       ★模擬量、脈沖數字量、遙信量的設置可組態。
       ★數值計算量、布爾計算量的定義可組態。
       ★日、月、年數據庫定義可組態。
       ★計算量計算公式可自行定義。
       ★圖形顯示可自行定義。
    ●數據庫管理功能
       ★自動形成歷史數據文件。
       ★可對歷史數據按多種條件進行查詢、修改。
       ★對不可測得的參數可人工輸入。
       ★可對歷史數據進行各種統計、處理。。
    ●圖形顯示功能
       ★可顯示各種污染源監測點分布圖、地圖等。
       ★數據可實時地在畫面上動態顯示。
       ★圖上的參數及其顯示位置可在線修改。
    ●多種形式的曲線
       ★可繪制時變曲線、直方圖、餅圖、機泵運行圖等多種形式的曲線。
       ★可繪制多種形式的單軸、多軸對比曲線。
       ★曲線可輸出到繪圖儀上。
    ●報表功能
       ★可打印各種日志表、日、月、年統計報表。
       ★報表格式可在屏幕上預覽。
       ★報表的數據來源可靈活定義。
    ●美觀的圖形用戶界面
       ★具有圖符、對話框、滾動條等資源。
       ★支持鼠標、觸摸屏操作。
    ●具有動畫連接功能
       ★能以連接目標或圖符的外觀變化來反映實時數據的變化。
       ★可通過建立滑動連接、按組連接、顏色與報警狀態連接、百分填充連接等各種動畫連接來把目標值

         的設定、開關量狀態、報警狀態、COD含量、氨氮、懸浮物、PH值和污水排放量的變化等情況生動

            地表示出來。
    ●送模擬屏顯示功能：可以通過串行口，把數據送到大模擬屏進行顯示。
    ●各個污染源監測點COD含量、氨氮、懸浮物、PH值和污水排放量等數據可以實時發布到WEB，在任何可以通過IE上網的地方都可以查看，可隨時隨地了解環保監測的情況。

    ●支持手機WEB瀏覽和手機短信報警。

    ●中心軟件采用C/S+B/S結構。

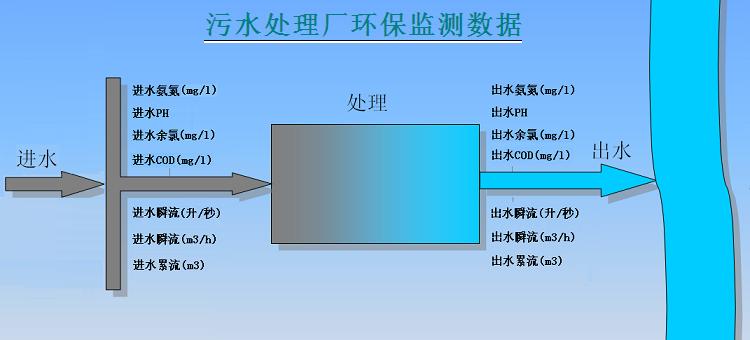

    系統界面圖如下所示：

四、硬件設備選型(產品齊全，可根據現場網絡和供電等情況靈活配置)

    ●YY-2000P西門子測控終端 (市電220V,GPRS/CDMA/GSM)
    ●R82通用智能測控終端     (市電/蓄電池/太陽能供電, GPRS/CDMA/GSM)
    ●K33A鋰電池測控終端     (內部鋰電池供電, GPRS/CDMA/GSM,空閑時休眠)

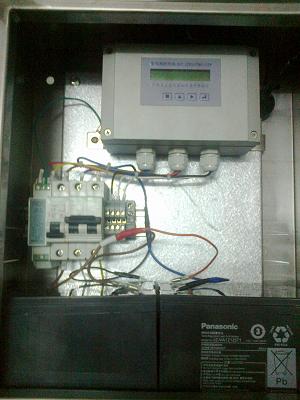

           現場安裝圖如下所示：
